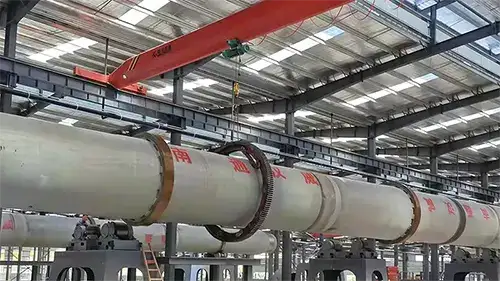

Вращающаяся печь
Вращающаяся печь является основным оборудованием для термической обработки. Она используется для обжига цементного клинкера, фосфорсодержащих материалов и керамических материалов. Широко применяется в химической промышленности, металлургии и смежных отраслях. В зависимости от технологических требований печь может быть адаптирована для сухого или мокрого способа производства.
Системы вращающихся печей Delandi представлены множеством технологических оптимизаций. Высокоточные плунжерные насосы-дозаторы и регулирующие клапаны производят точную дозировку материала и отличаются стабильной работой. Для повышения герметичности и эксплуатационной надежности применяются усовершенствованные графитовые уплотнительные устройства.
Для повышения автоматизации и усиления контроля над процессом, головка печи оснащена промышленной телевизионной системой для наблюдения за пламенем в реальном времени. Весь технологический процесс отображается в виде графического моделирования, а инфракрасный сканер непрерывно контролирует зону обжига и передает данные о температуре непосредственно в систему управления. Такие технологии делают управление печью более интуитивным и простым.
Благодаря системной оптимизации и улучшенному тепловому контролю вращающаяся печь отличается стабильной тепловой эффективностью и более высоким коэффициентом использования оборудования. По сравнению с обычными печами аналогичного типоразмера, эксплуатационная готовность данной модели увеличена примерно на 3-5%, производительность повышается на 5-10%, а общее потребление тепла снижается примерно на 15%.
| Спецификация (м) | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | ||
| Производительность (т/сутки) | 300 | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | ||
| Уклон корпуса (%) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | ||
| Количество опор | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Тип упорного ролика | Механический | Механический и гидравлический | Гидравлический | Гидравлический | Гидравлический | Гидравлический | Гидравлический | ||
| Частота вращения печи | Основной привод (об/мин) | 0.445-2.22 | 0.676-3.38 | 0.39-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | |
| Вспомогательный привод (об/мин) | 55 | 100 | 160 | 160 | 220 | 315 | 400 | ||
| Основной привод | Электродвигатель | Модель | ~1000 | 1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 |
| Номинальная мощность (кВт) | 440 | 220 | 440 | 440 | 440 | 440 | 440 | ||
| Диапазон регулирования скорости (об/мин) | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | ||
| Номинальное напряжение (В) | 55 | 100 | 160 | 160 | 220 | 315 | 400 | ||
| Редуктор | Тип | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | |
| Общее передаточное число | 49-63 | 50 | 40 | 40 | 28 | 22.4 | 31.5 | ||
| 42.226 Вспомогательный привод | Электродвигатель | Модель | Y122M-4 | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 |
| Номинальная мощность (кВт) | 4 | 7.5 | 15 | 11 | 18.5 | 22 | 30 | ||
| Диапазон регулирования скорости (об/мин) | 1440 | 970 | 1460 | 1460 | 970 | 1470 | 1470 | ||
| Номинальное напряжение (В) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Редуктор | Тип | ZL35-16 | ZL35-7-1 | ZSY160-31.5-II | ZSY355-31.5 | ZSY355 | YNS440-45IIR | YNS497-45ZC | |
| Общее передаточное число | 40.44 | 14 | 31.5 | 31.5 | 45 | 45 | 45 | ||
| Вес (т) | 177 | 207 | 256.5 | 281 | 341 | 434 | 550.5 | ||
| Вес бандажа (т) | 20 | 22 | 25 | 27 | 28 | 35 | 36 | ||
