Оборудование для дробления удобрений
Оборудование для дробления в линиях производства удобрений используется для измельчения сыпучих материалов до размеров, подходящих для дальнейшей переработки. Благодаря эффективному измельчению и контролируемому дроблению, на последующие этапы, такие как смешивание, грануляцию, нанесение покрытия, сушку и просеивание, материал поступает в однородном состоянии. Это способствует повышению общей производительности линии.
Применение- Первичное дробление и корректировка размера сырья: фосфорные удобрения, карбамид (мочевина), хлорид аммония.
- Переработка сыпучих материалов, рыхлого сырья и материалов, склонных к слеживанию.
- Производственные линии, требующие частой смены рецептуры или увеличения мощности.
Два высокоскоростных ротора эффективно измельчают твердые материалы до частиц требуемого размера. Цепная дробилка отлично подходит для дробления сыпучих материалов, таких как фосфорные удобрения, и для повторной обработки хлорида аммония. Она отличается высокой производительностью и стабильностью работы при непрерывной эксплуатации.
Дробилка оснащена дверцами для доступа с обеих сторон, что облегчает очистку и техническое обслуживание. Накладки из нержавеющей стали внутри корпуса минимизируют налипание материала и повышают износо- и коррозионную стойкость. В основании дробилки установлена виброзащитная система для снижения вибрации и повышения общей стабильности оборудования.
| Модель | Диаметр цилиндра | Скорость вращения | Размер исходного материала | Фракция на выходе | Производительность | Электродвигатель | Вес | |
| мм | об/мин | мм | мм | (т/ч) | Модель | Мощность (кВт) | т | |
| 510 | 1650 | ≤100 | ≤1.580% | 5~7 | Y132M-4 | 7.5x2 | 2 | |
| 600 | 1600 | ≤200 | ≤1.580% | 8~10 | Y160M-4 | 11×2 | 2.5 | |
| 700 | 1600 | ≤200 | ≤1.580% | 10~14 | Y160L-4 | 15x2 | 3.4 | |
| 800 | 1450 | ≤200 | ≤1.580% | 16~20 | Y220L2-6 | 22x2 | 4.6 | |
| 900 | 1050 | ≤200 | ≤1.580% | 22~26 | Y225M-6 | 37x2 | 5.8 | |
| 1000 | 1050 | ≤200 | ≤1.580% | 28~32 | Y280M-6 | 45x2 | 7.2 | |
Центробежно-ударная дробилка оснащена валом вертикальной конструкции и использует двухрядный цепной привод для высокоскоростного ударного дробления. Материал эффективно измельчается за счет быстрого вращения, образуя частицы стабильного размера. Данная дробилка отличается надежной работой при непрерывной эксплуатации.
Внутренняя футеровка выполнена из резиновых листов или нержавеющей стали 304, что снижает налипание материала и засоры, а также повышает износостойкость. Оборудование подходит для дробления широкого спектра химического сырья, а также повторной переработки материалов, используемых в линиях производства удобрений.
| Модель | Диаметр цилиндра (мм) | Скорость вращения (об/мин) | Размер исходного материала (мм) | Фракция на выходе (мм) | Производительность (т/ч) | Электродвигатель | Вес (т) | |
| |
600 | 1440 | ≤25 | ≤270% | 3~5 | Y132M-4 | 7.5 | 0.8 |
| |
700 | 1460 | ≤35 | ≤270% | 5~8 | Y160L-4 | 15 | 1.1 |
| |
800 | 1460 | ≤50 | ≤270% | 9~12 | Y180L-4 | 22 | 1.3 |
| |
900 | 1470 | ≤60 | ≤270% | 13~16 | Y220L-4 | 30 | 1.9 |
| |
1000 | 1480 | ≤80 | ≤270% | 18~24 | Y225M-4 | 45 | 2.5 |

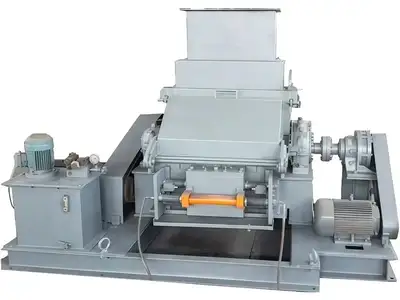

Молотково-валковая дробилка эффективно измельчает частицы сложных удобрений и других агломерированных материалов, поступающих для повторной переработки. Она выполняет ударное и валковое дробление в одной машине без налипания материала.
Главный вал оснащен высокоскоростными вращающимися молотками, а второй вал выполняет функцию медленно вращающегося валка. При попадании материала в камеру он сначала разбивается вращающимися молотками, а затем дополнительно измельчается о поверхность валка перед выгрузкой через выпускное отверстие. Дробилка также оснащена гидравлической автоматической или шнековой системой очистки, которая предотвращает накопление материала на внутренних поверхностях. Такая конструкция повышает стабильность работы, сокращает время простоев на обслуживание и обеспечивает стабильное дробление при непрерывной эксплуатации.
| Тип | Производительность | Мощность двигателя | Размер исходного материала | Фракция на выходе | Влажность сырья | Вес | ||
| Дробилка | Валок | Маслонасос | ||||||
| ≤25 т/ч | 45 кВт Y225S-4 (1480 об/мин) | 5.5 кВт Y132S-6 (960 об/мин) | 0.75 кВт Y90S-6 (910 об/мин) | ≤100 мм | 1 мм, 2 мм, 4 мм, 70~90% | < 5% | 4500 кг | |
| ≤60 т/ч | 75 кВт Y250M-4 (1480 об/мин) | 11 кВт Y160M-6 (960 об/мин) | 2.2 кВт Y90L-6 (910 об/мин) | ≤100 мм | 1 мм, 2 мм, 4 мм, 70~90% | < 5% | 9100 кг | |
Клеточный дезинтегратор измельчает карбамид (мочевину) и диаммонийфосфат (ДАФ). Конструкция оснащена вращающимися навстречу друг другу большой и малой клетками, при этом материал подается через центр системы вращающихся стержневых клеток. Встречное движение создает высокую относительную скорость 60-90 м/с, равномерно измельчая материал даже при непрерывной работе.
| Модель | Производительность (т/ч) | Размер исходного материала (мм) | Фракция на выходе | Влажность материала (%) | Диаметр клеток (мм) | Частота вращения (об/мин) | Мощность (кВт) |
| 5 | ≤15 | ≤1 мм 90% | ≤6 | ⌀600/⌀400 | 1100 | 11/7.5 | |
| 6-7 | ≤15 | ≤1 мм 90% | ≤6 | ⌀800/⌀630 | 960 | 22/18.5 | |
| 10-14 | ≤15 | ≤1 мм 90% | ≤6 | ⌀1000/⌀830 | 960 | 37/22 |
Дробилка измельчает карбамид (мочевину) при производстве сложных удобрений. Благодаря компактной конструкции и простой эксплуатации она отличается высокой эффективностью дробления при низком энергопотреблении. Хорошо подходит для непрерывного производства, с повышенными требованиями к постоянству размера частиц и надежности оборудования.
| Тип | Производительность (т/ч) | Размер исходного материала (мм) | Фракция на выходе (мм) | Влажность материала (%) | Частота вращения (об/мин) | Мощность двигателя (кВт) |
| 2~3 | ≤4 | ≤0.2-0.5 | ≤5 | 1440 | 11 | |
| 4~6 | ≤4 | ≤0.2-0.5 | ≤5 | 1460 | 18.5 | |
| 6~8 | ≤4 | ≤0.2-0.5 | ≤5 | 1470 | 22 |
Данная дробилка используется при производстве фосфорных сложных удобрений, где хлорид аммония часто образует крупные плотные комки, нарушая производственный процесс. Дробилка высокой производительности поддерживает непрерывность работы всей линии по производству удобрений. Простая механическая конструкция отличается надежностью и простотой обслуживания. Режущая головка изготовлена из кованой стали 45# и усилена износостойкой наплавкой из высоколегированного сплава. Это гарантирует высокую ударопрочность и увеличивает срок службы оборудования при непрерывной эксплуатации.
| Производительность (т/ч) | Мощность (кВт) | Редуктор | Частота вращения (об/мин) |
| 6~8 | 5.5 | JZQ350 | 64 |
